Näin kytket Victron-laitteesi oikein

Oletko asentamassa Victron-pohjaista energiajärjestelmää ja mietit, mitä liitäntöjä sinun tulisi käyttää? Useilla viestintäporteilla – kuten VE.Direct, VE.Bus ja VE.Can – voi olla haastavaa tietää, mikä sopii juuri sinun kokoonpanoosi. Asensitpa sitten off-grid-aurinkosähköjärjestelmää tai yhdistät useita komponentteja merellisessä tai teollisessa järjestelmässä, oikea viestintä laitteiden välillä on avain vakaaseen toimintaan ja maksimaaliseen suorituskykyyn. Tässä oppaassa käymme läpi kunkin liitännän erot, käyttötarkoitukset ja hyödyt – jotta voit alusta alkaen valita oikein.

Näin Victron-liitännät toimivat – VE.Direct, VE.Bus ja VE.Can:

VE.Direct

VE.Direct-portti Victron-tuotteissa on viestintäportti, joka on suunniteltu pienten Victron-laitteiden yksinkertaiseen ja tehokkaaseen yhdistämiseen muihin järjestelmäkomponentteihin, kuten Victron GX -laitteisiin (esim. Cerbo GX) tai älypuhelimeen/tietokoneeseen valvontaa ja asetuksia varten. Sitä käytetään pääasiassa pienissä ja keskisuurissa järjestelmissä, joissa tietotarpeet eivät ole yhtä laajat kuin VE.Bus- tai VE.Can-liitännöillä.

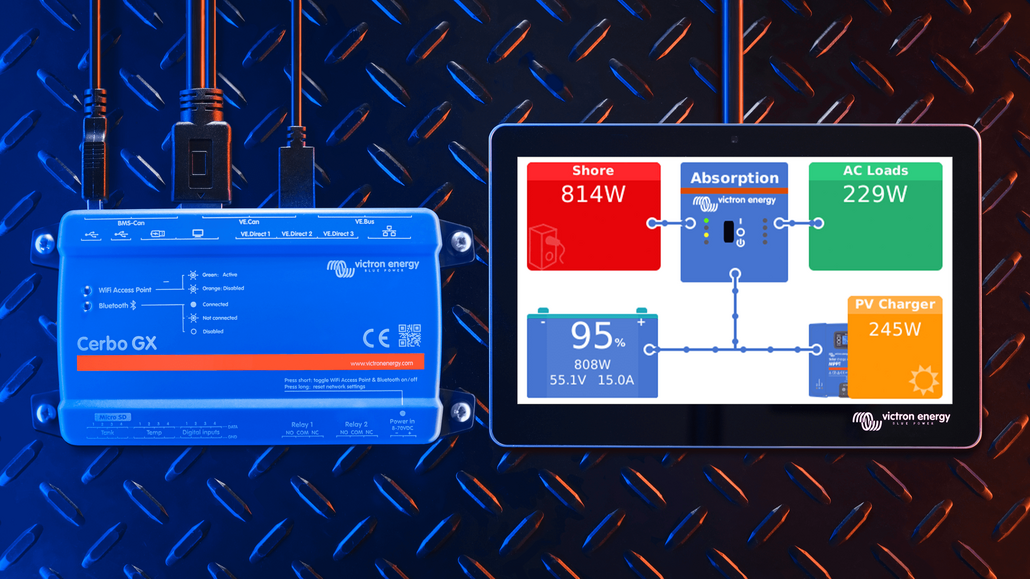

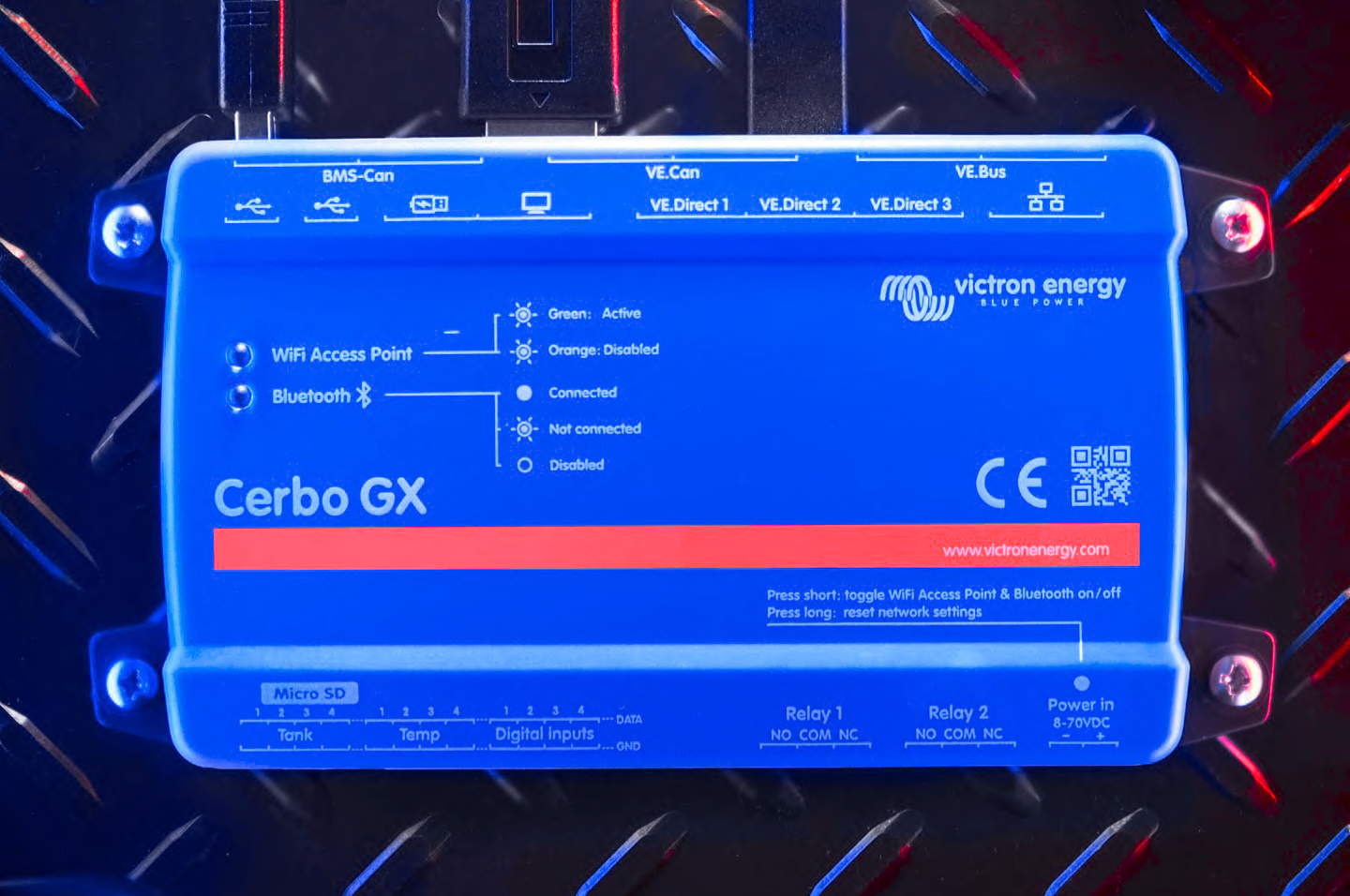

Victron Cerbo GX toimii järjestelmän aivoina ja kerää dataa laitteista, jotka on yhdistetty VE.Direct-, VE.Bus- ja VE.Can-porttien kautta, mahdollistaen täydellisen hallinnan ja reaaliaikaisen näkymän energiajärjestelmääsi.

Tärkeimmät VE.Direct-portin ominaisuudet:

1. Valvonta

VE.Direct-portti mahdollistaa yhteensopivien laitteiden, kuten akkuseurantalaitteiden (esim. BMV-700-sarja) tai MPPT-aurinkolataussäätimien liittämisen Victron GX -laitteisiin tai tietokoneisiin. Tämä mahdollistaa järjestelmän suorituskyvyn reaaliaikaisen seurannan Victron VRM-portaalin tai Victron-sovelluksen kautta.

2. Asetukset

VE.Direct-portin kautta voit säätää laitteiden asetuksia Victronin ohjelmistoilla, kuten VictronConnectilla. Voit esimerkiksi muuttaa MPPT-lataussäätimen latauskäyriä tai kalibroida akkuseurantalaitteen.

3. Edullinen ja helppo liitäntä
VE.Direct on suunniteltu vähemmän monimutkaisiin järjestelmiin ja tarjoaa edullisen ja helposti saatavilla olevan tavan tiedonsiirtoon ilman monimutkaisia kaapeleita tai asetuksia.

4. Tiedonsiirto kolmannen osapuolen laitteisiin
VE.Direct voidaan myös yhdistää kolmannen osapuolen järjestelmiin adapterin avulla (esim. VE.Direct–USB tai Bluetooth-adapteri).

Tyypillisiä VE.Direct-käyttökohteita:

• Akkuseuranta: Yhteys BMV-sarjan akkuseurantalaitteisiin akun tilan ja historiatietojen seuraamiseksi reaaliajassa.
• Aurinkosähkövalvonta: Yhteys Victron MPPT-lataussäätimiin tuotantotietojen tarkasteluun, asetusten säätöön ja laiteohjelmiston päivitykseen.
• Energian varastointijärjestelmät: Pienien off-grid- tai varajärjestelmien yhdistäminen GX-laitteeseen tai tietokoneeseen hallinnan helpottamiseksi.

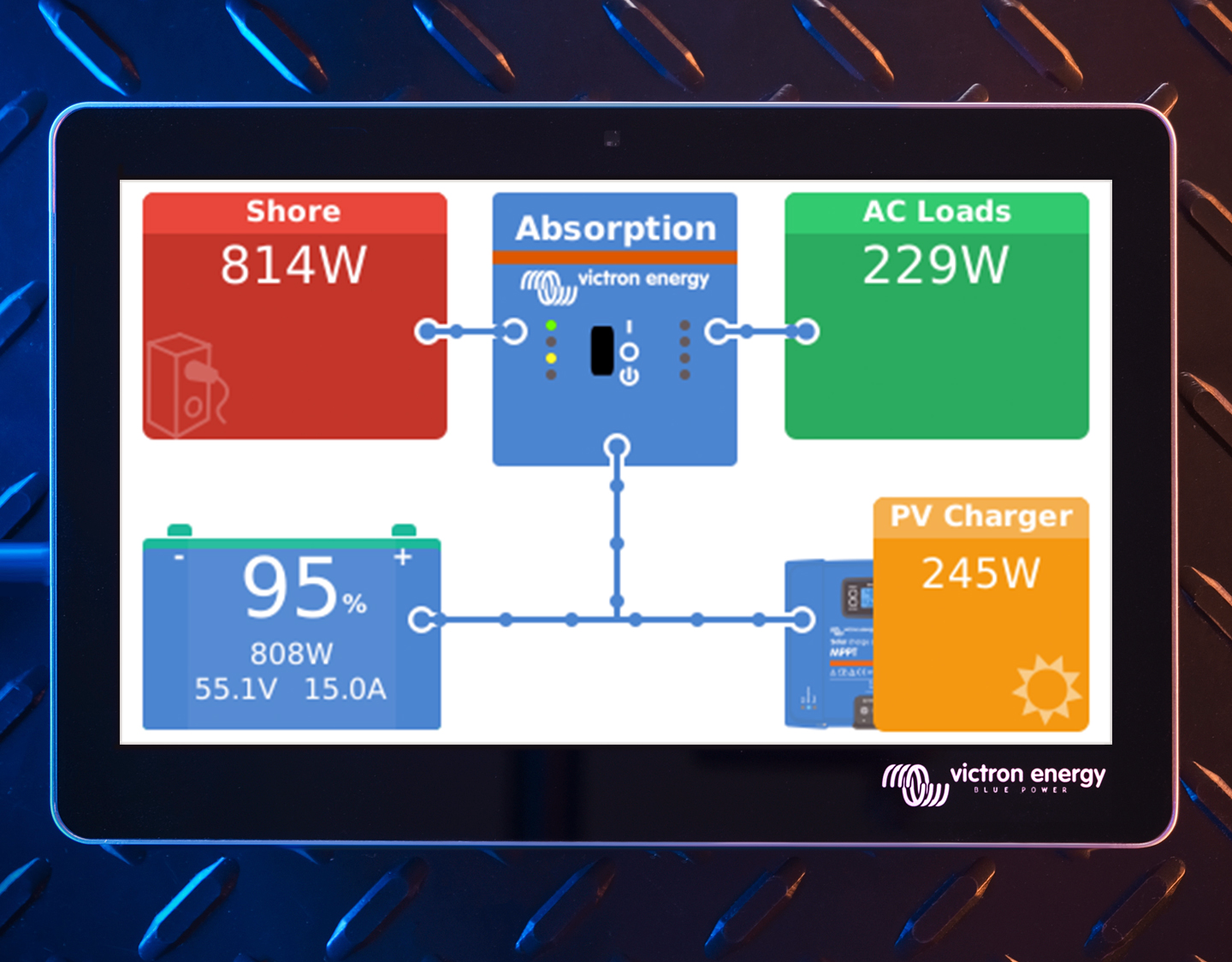

Victron GX Touch 50 on intuitiivinen kosketusnäyttö, joka tarjoaa suoran pääsyn järjestelmän kaikkiin tietoihin – yhdistettynä VE.Direct-, VE.Bus- ja VE.Can-porttien kautta Cerbo GX:ään.

VE.Direct-kaapelit ja liitännät:

VE.Direct käyttää omaa 4-napaista kaapelia, joka on pienempi ja kompaktimpi kuin VE.Bus- ja VE.Can-liitännöissä käytettävät RJ45-kaapelit.

VE.Direct on suunniteltu pientä datamäärää varten ja toimii enintään 19 200 baudin nopeudella, mikä riittää useimpiin pienimuotoisiin valvontatarpeisiin

Yhteensopivat adapterit:

• VE.Direct–USB: liitäntä tietokoneeseen
• VE.Direct–Bluetooth Smart Dongle: langaton yhteys älypuhelimeen tai tablettiin VictronConnect-sovelluksen avulla

VE.Bus

VE.Bus-portti Victron-tuotteissa on erillinen viestintäportti, jota käytetään useiden Victron-laitteiden yhdistämiseen ja synkronointiin järjestelmässä. Se on osa Victronin sisäistä viestintäjärjestelmää ja sitä käytetään pääasiassa inverttereiden, invertteri/laturien ja joidenkin latureiden kanssa.

Tärkeimmät VE.Bus-portin ominaisuudet:

1. Järjestelmäintegraatio
VE.Bus mahdollistaa useiden Victron-laitteiden toiminnan yhtenä kokonaisuutena. Esimerkiksi useat invertterit voidaan yhdistää rinnakkain suuremman kapasiteetin saavuttamiseksi tai konfiguroida kolmivaiheiseksi järjestelmäksi.

2. Valvonta ja hallinta
VE.Bus mahdollistaa laitteiden liittämisen Victron GX -laitteisiin (kuten Cerbo GX tai Color Control GX) valvontaa ja ohjausta varten. Näin saat pääsyn reaaliaikaisiin tietoihin, etähallintaan ja järjestelmädiagnostiikkaan Victron VRM-portaalin kautta.

3. Synkronointi
Laitteet jakavat tietoa VE.Bus-yhteyden kautta koordinoidakseen toimintoja, kuten latauksen hallintaa, kuormituksen tasapainotusta ja sujuvaa siirtymistä verkkovirran ja akkuvirran välillä.

4. Laiteohjelmistopäivitykset ja asetukset
VE.Bus mahdollistaa myös laiteohjelmiston päivittämisen ja laitteiden konfiguroinnin Victronin ohjelmistoilla, kuten VEConfigurella.

Tyypillisiä VE.Bus-käyttökohteita:

• Off-grid-järjestelmät: Useiden MultiPlus- tai Quattro-inverttereiden liittäminen mökeissä tai liikkuvissa ratkaisuissa, joissa ei ole verkkovirtaa.
• 3-vaihe- ja rinnakkaiskytkennät: Suuremmissa asennuksissa useita inverttereitä voidaan konfiguroida kolmivaihe- tai rinnakkaistilaan kapasiteetin lisäämiseksi ja kuormien tasaiseksi jakamiseksi.
• UPS-järjestelmät: Mahdollistaa saumattoman siirtymän verkkovirran ja akkuvirran välillä – ihanteellinen kriittisissä varavirtajärjestelmissä.
• Merelliset ja liikkuvat asennukset: Käytetään veneissä, matkailuautoissa ja retkeilyajoneuvoissa, joissa tarvitaan joustavaa virranhallintaa ja yhteistoimintaa latauksen, invertterin ja akun välillä.
• Hybridienergiajärjestelmät: Aurinkosähköä, akkuja ja verkkovirtaa yhdistävät järjestelmät, joissa automaattinen ohjaus ja kuormien priorisointi ovat keskeisiä.

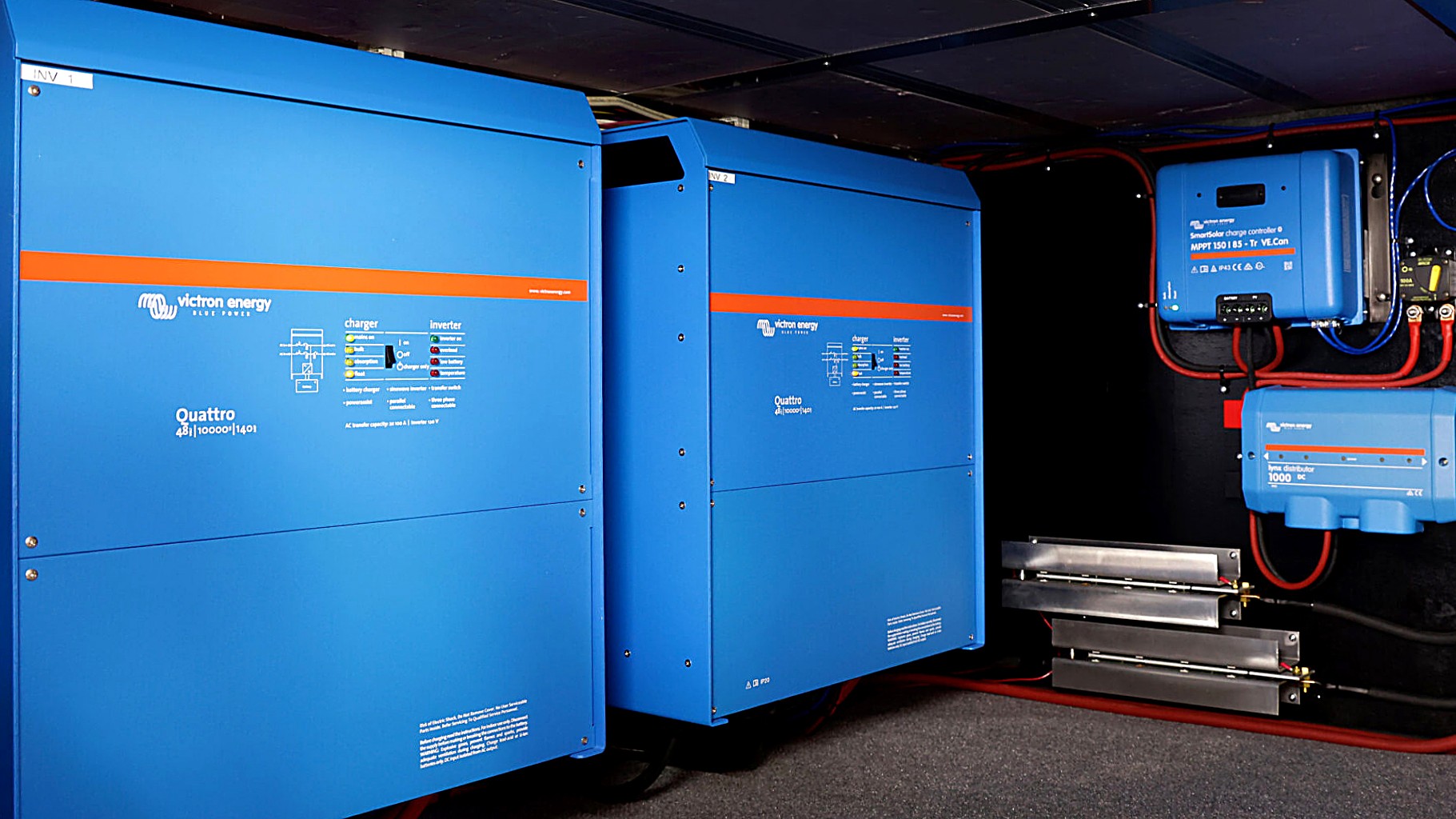

Victron Quattro on tehokas invertteri/laturi, joka liitetään VE.Bus-portin kautta mahdollistamaan rinnakkais- ja 3-vaihe-asennukset. Se toimii saumattomasti muun järjestelmän kanssa Cerbo GX:n kautta.

VE.Bus-kaapelit ja liitännät:

VE.Bus käyttää RJ45-kaapeleita (standardit verkkokaapelit), mutta niitä ei saa liittää tavallisiin verkkoyhteyksiin – ne ovat yhteensopivia vain Victron-laitteiden kanssa.

Jos asennat Victron-järjestelmää, on suositeltavaa noudattaa valmistajan ohjeita kaapeleiden, liitäntöjen ja järjestelmäsuunnittelun suhteen. VE.Bus-portti takaa luotettavan ja joustavan viestinnän laitteiden välillä optimaalisen suorituskyvyn saavuttamiseksi.

VE.Can

VE.Can-portti Victron-tuotteissa on erikoistunut viestintäportti, jota käytetään CAN-väyläprotokollaa tukevien laitteiden yhdistämiseen (Controller Area Network). Sitä käytetään usein suurissa ja kehittyneissä järjestelmissä varmistamaan luotettava viestintä Victron-laitteiden ja muiden yhteensopivien järjestelmäkomponenttien välillä.

Tärkeimmät VE.Can-portin ominaisuudet:

1. Viestintä suurissa järjestelmissä
VE.Can soveltuu suuriin järjestelmiin, joissa useiden laitteiden täytyy jakaa tietoa nopeasti ja luotettavasti – kuten monimutkaisissa aurinkoenergiaratkaisuissa, hybridijärjestelmissä tai meriasennuksissa.

2. Yhteys GX-laitteisiin
VE.Can-porttia käytetään usein yhdistämään Victron GX -laitteet (esim. Cerbo GX) tuotteisiin kuten SmartSolar MPPT -lataussäätimiin, akkuseurantalaitteisiin ja muihin komponentteihin. Näin voidaan valvoa ja ohjata järjestelmää Victronin VRM-portaalin kautta.

3. Tuki edistyneelle tiedonvaihdolle
VE.Can mahdollistaa yksityiskohtaisemman ja vankemman tiedonvaihdon laitteiden välillä – erityisen hyödyllistä sovelluksissa, jotka vaativat reaaliaikaisia päivityksiä ja suurta tarkkuutta.

4. Integrointi kolmannen osapuolen laitteisiin
Koska VE.Can perustuu CAN-väyläprotokollaan, se mahdollistaa Victron-laitteiden integroinnin kolmannen osapuolen CAN-väyläyhteensopivien tuotteiden, kuten akkujärjestelmien ja BMS-järjestelmien kanssa.

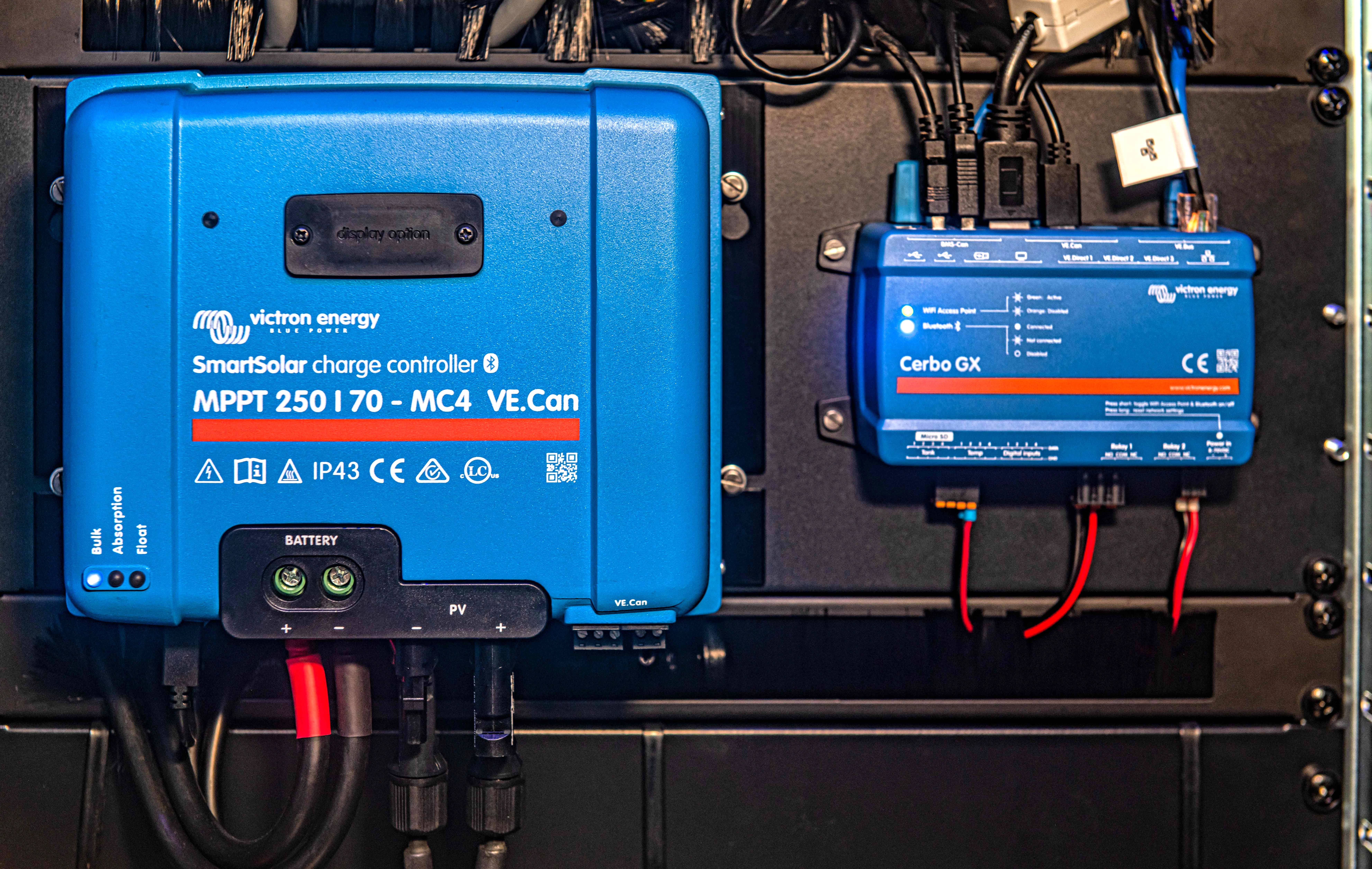

Victron SmartSolar MPPT on aurinkolataussäädin, joka optimoi aurinkopaneeleista saatavan latauksen ja kommunikoi järjestelmän kanssa VE.Direct- tai VE.Can-portin kautta tehokkaan energianhallinnan takaamiseksi.

Tyypillisiä VE.Can-käyttökohteita:

• Aurinkosähköjärjestelmät: Useiden MPPT-latureiden yhdistäminen rinnakkaisiin järjestelmiin ja suorituskyvyn synkronointi.
• Akkuyhteensopivuus: Viestintä litiumakkujärjestelmien kanssa, jotka vaativat CAN-väyläyhteyden ja BMS-hallinnan.
• Merelliset ratkaisut: Monimutkaisten sähköjärjestelmien hallinta veneissä ja jahdeissa.
• Teolliset järjestelmät: Hallinta ja valvonta off-grid- tai varajärjestelmissä.

VE.Can-kaapelit ja liitännät:

VE.Can käyttää standardeja RJ45-liittimiä (samanlaisia kuin verkkokaapeleissa), mutta käyttää CAN-väyläprotokollaa – ei Ethernetiä.

VE.Can-verkkoa asennettaessa on käytettävä päätevastuksia (terminaattoreita) CAN-väylän molemmissa päissä viestinnän vakauden varmistamiseksi.

VE.Can-portti löytyy laitteista kuten Victron SmartSolar MPPT -laturit, Lynx Shunt VE.Can ja BMS-yksiköt.

Victron-energiajärjestelmä VE.Direct-, VE.Bus- ja VE.Can-yhteyksillä

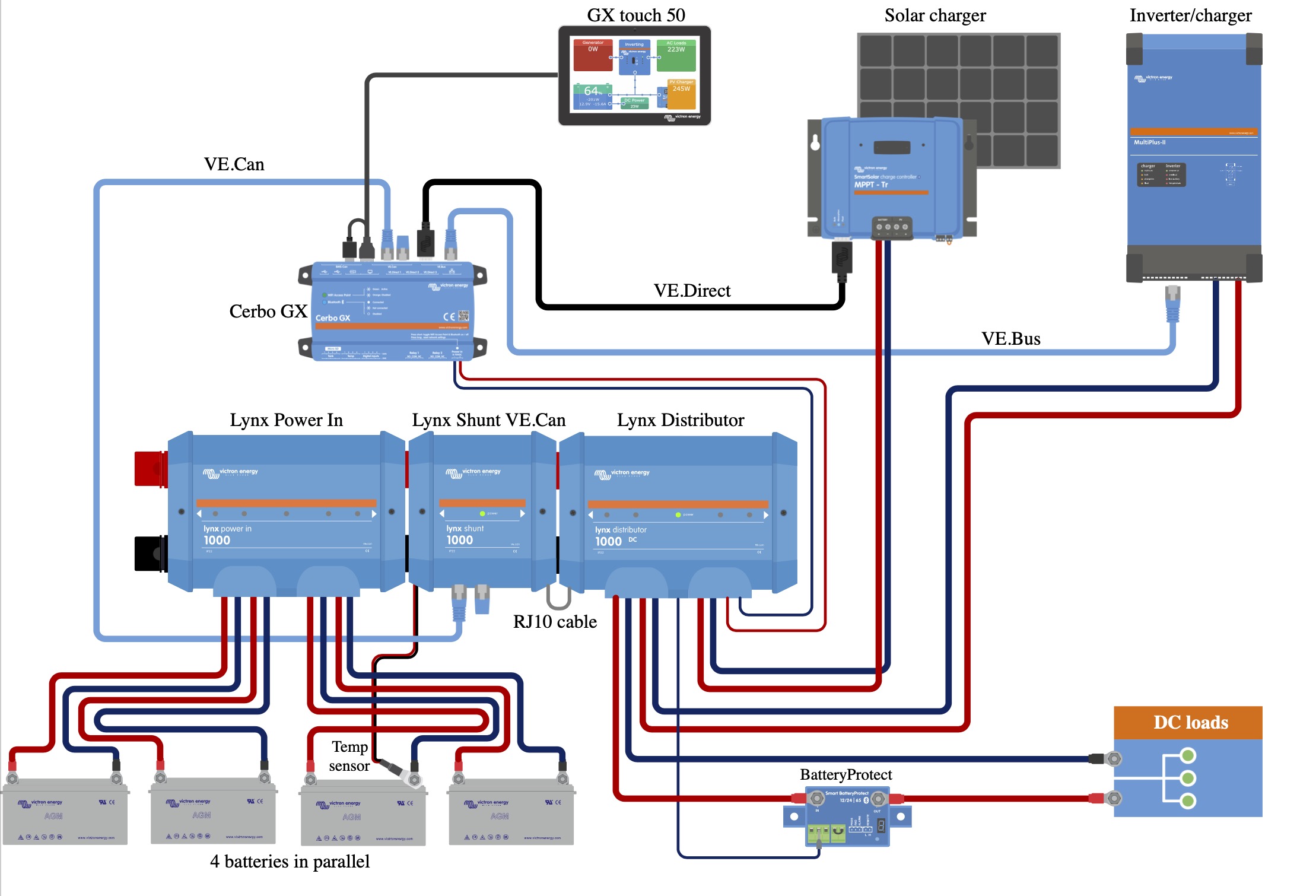

Kuvassa esitetään täydellinen Victron-energiajärjestelmä, jossa on aurinkolataus, akkupankki, invertteri/laturi ja valvontajärjestelmä. Järjestelmä käyttää VE.Direct-, VE.Bus- ja VE.Can-portteja komponenttien yhdistämiseen ja varmistaa saumattoman viestinnän Cerbo GX:n ja GX Touch -näytön kautta.

VE.Direct vs. VE.Can ja VE.Bus

• VE.Direct: Käytetään pienissä järjestelmissä ja yksittäisissä laitteissa, kuten akkuseurantalaitteissa ja MPPT-latureissa. Edullinen ja helppo käyttää.
• VE.Bus: Käytetään inverttereiden ja latureiden yhteistoiminnan koordinointiin kehittyneemmissä järjestelmissä.
• VE.Can: Käytetään vaativissa järjestelmissä, joissa tarvitaan nopeaa ja tarkkaa datansiirtoa – tyypillisesti suurissa energia- tai meriasennuksissa.

Yhteenveto – Minkä portin valitset?

Valitsemalla oikean viestintäportin Victron-kokoonpanoosi varmistat tehokkaan viestinnän, yksinkertaisen konfiguroinnin ja maksimaalisen toimintavarmuuden – järjestelmän koosta riippumatta.
